Back plate universale da abbinare ai waterblock Ybris, puo' essere utilizzato sia con il socket 775 che con il piu' recente 1366 e impedisce l'imbarcamento della scheda madre consentendo il perfetto montaggio del waterblock senza timori di rotture di qualche componente.
Il materiale č acciaio INOX da 3 mm tagliato a laser e burattato per eliminare tutti gli spigoli vivi.
I fori sono svasati e accolgono 4 viti svasate ( in modo da essere montate a scomparsa e non creare ulteriore spessore )
Per quanto riguarda il montaggio sulla mother board 1366 , dato che vi č la presenza di una placchetta non rimovibile , la soluzione č descritta qui sotto:
Sul 1366 si monta in un attimo:

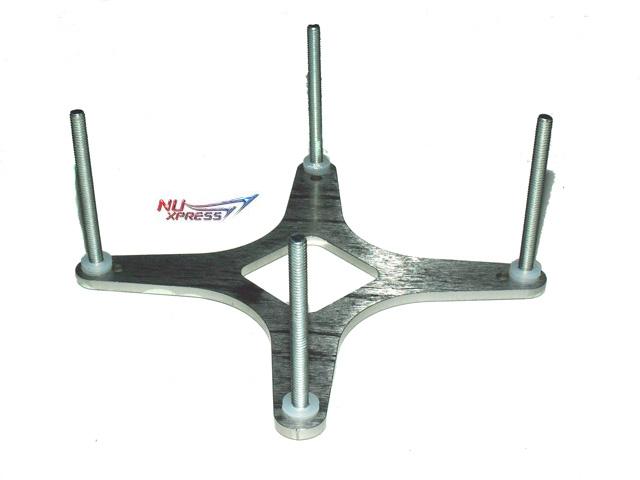

Si inseriscono le viti svasate nel back_plate e si montano 5 rondelline in plastica per ogni colonna ( fornite in bundle ) che avranno la funzione di distanziale.
Si mette la motherboard in verticale e si infila il back_plate in blocco nei 4 fori.
A quel punto si vedrā che la piastra va a sfiorare la retro-placchetta originale del socket 1366 ( non toglietela perche' fate danni e le viti si rovinano immediatamente )
Sul lato opposto si montano le solite rondelle fornite con il waterblock e si bloccano i dadini per tener fermo il back_plate. Qui in foto si vede anche il waterblock Eclipse ..
CONTENUTO
- 1 Back_plate Acciaio Inox da 3 mm
- 4 Viti acciaio Inox M4 L50
- 4 rondelle isolanti in plastica
- 2 fogli di neoprene adesivo da 3 mm (da usare esclusivamente sul socket 775 per evitare il contatto diretto sulla motherboard)
- Compatibilita': socket 775 /1366
