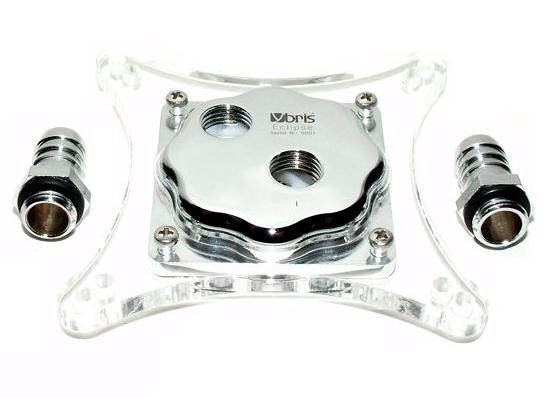

L'ingresso dell'acqua avviene attraverso il foro centrale.Una piccola I è incisa a laser nei pressi del foro e aiuta nell'identificazione dell'ingresso.
Eclipse è completamente cromato sia all'esterno che all'interno: la base è lappata a specchio cosi' come pure il top superiore.
IL Waterblock viene fornito completo di staffa universale 775/1366 , viti di fissaggio , molle e raccordi a portatubo standard.
La dotazione comprende , oltre al jet-plate di serie , 3 jet plate di scorta di cui due sono liberamente configurabili dall'utente.
Questo permette di variare a piacimento la portata del waterblock e adattarlo alle esigenze del proprio impianto.
SPECIFICHE
- Struttura della base : Matrice da 529 micropin
- Distributore interno (Jet-Plate) completamente configurabile dall’utente per adattare il waterblock alle condizioni dell’impianto e permettere una efficace ottimizzazione delle portate.
- Range operativo ottimale : 100 - 400 lt/h
- Tutte le parti del dissipatore a liquido sono smontabili e intercambiabili in modo da garantire una perfetta manutenzione in caso di necessità o durante le normali operazioni di pulizia.
- Staffa LGA775 e 1366 I7 realizzata in plexyglass di prima qualità di spessore 6 mm lavorato a fresatura di precisione e successivamente lucidato tanto da conferire una incredibile brillantezza cristallina alla struttura. Successivamente verrà introdotta una staffa compatibile con piattaforma AM2
Specifiche tecniche principali di YBRIS YC529 ECLIPSE
- Base : matrice a micropin da 529 elementi ordinati in 23 righe e 23 colonne
- Materiale : Rame Elettrolitico da 55x55x2.5 mm
- Lavorazioni interne: microfresatura di precisione
- Lavorazioni esterne : levigatura , spazzolatura, lucidatura superiore
- Rettifica, lappatura e lucidatura del fondo
- Chiusura tramite viterie in acciaio Inox anticorrosione
- Lucidatura finale manuale
- Trattamento antigraffio e cromatura a specchio
Coperchio :
- Ottone di prima qualità da 55x55x15 mm
- Lavorazioni interne realizzate tramite fresatura a controllo numerico
- Lavorazioni esterne tramite fresatura cnc e levigatura estetica finale
- Lucidatura finale superiore logo Ybris e numero seriale unico di riconoscimento inciso a laser
- Trattamento antigraffio e cromatura finale a specchio
- Fissaggio alla base tramite 8 viti in acciaio
Raccordi standard :
- Raccordi in ottone cromato con O-ring di tenuta per uno smontaggio rapido in fase di manutenzione
- Filettature da ¼ G
- Fori interni 9 mm , esterno 13 mm adatti a tubazioni da 12/17
- Compatibilità raccordi : diametro massimo della corona esterna di ciascun raccordo : 22 mm
- Possibilità di montare raccordi a portatubo, a sgancio rapido e a compressione per tubo 3/8 ID 1/2 OD fino a un massimo di 22 mm di diametro.
Staffa di fissaggio :
- Compatibilità Processori :
- Intel socket 775
- Intel socket 1366 I7
- AM2 ( da Febbraio 2009 )
Versione in Plexiglas:
- Spessore 6 mm
- Lavorazione : fresatura di precisione su macchina a controllo numerico
- Levigatura per smussamento spigoli
- Sbavatura e lucidatura fine con macchinario specifico
- Termolucidatura estetica finale per una brillantezza superiore
Viteria staffaggio :
- Acciaio inox lunghezza 50mm passo 4MA
- Rondelle in nylon isolante
- bulloncini da 4MA in acciaio inox
- Dadi superiori zigrinati
- Molle di carico : realizzate su misura
- Acciaio armonico di alta qualità a filo tondo
Finiture :
- cromatura lucida estetica a specchio su tutto il waterblock
- Logo e numero seriale impressi tramite incisione Laser
Peso finale :
- YC529 Eclipse finito , completo di viti , staffa e raccordi : 400 g
